ENS: 液壓螺母劈開器

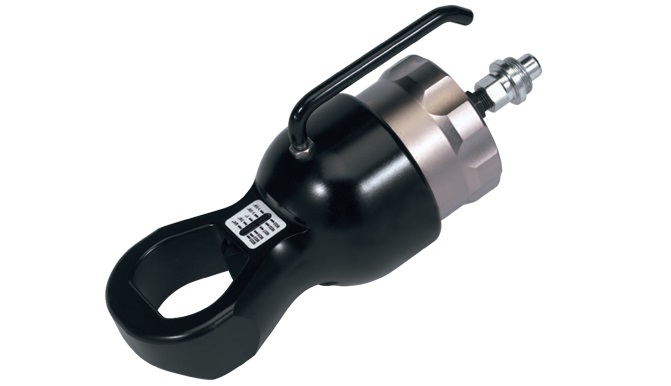

ENS 液壓螺母劈開器
-
可更換的三刃刀頭設計。
-
刀頭配置刻度，確保螺栓不被損壞。
-
通過旋轉油缸可調節刀頭劈開深度。
-
適用的螺栓直徑尺寸從3/4" to 3-1/2" （M20-M90）。
-
設計要求符合BS1560/ANSIB16.5的法蘭。
-
可以提供海底適用的規格。
-
用途廣泛、可靠性高，能長期無故障工作。
-
最大工作壓力700 bar(10,000 psi)。
-
需要訂購油缸和和刀頭來組成一把螺母劈開器。在特定的尺寸范圍內，可以根據各種刀頭的規格來選型不同的油缸?？蓡为?dú)銷售。
參數與詳情
|
油缸 |
工作頭 |
|
范圍 |
|
近似重量 |
|||||
|
螺栓直徑 |
|
六角螺母尺寸 |
(lbs.) |
(kg.) |
||||||
|
英寸 |
公制 |
英寸 |
(mm.) |
|||||||
|
ENSAS010001 (ENS1) |
ENSAS010002 (ENS1-1) |
?" - 1" |
M20 -M27 |
1-1/4" - 1-5/8" |
30 - 41 |
14.8 |
6.7 |
|||
|
ENSAS010003 (ENS1-2) |
?" - 1-1/4" |
M20 - M33 |
1-1/4" - 2" |
30 - 50 |
15.2 |
6.9 |
||||
|
|
||||||||||
|
ENSAS020001 (ENS2) |
ENSAS020002 (ENS2-1) |
|
1-1/8" - 1-1/2" |
M30 - M39 |
|
1-13/16" - 2-3/8" |
46 - 60 |
|
34.8 |
15.8 |
|
ENSAS020003 (ENS2-2) |
1-1/8" - 1-3/4" |
M30 - M45 |
1-13/16" - 2-3/4" |
46 - 70 |
35.3 |
16 |
||||
|
|
||||||||||
|
ENSAS030001 (ENS3) |
ENSAS030002 (ENS3-1) |
|
1-3/4" - 2" |
M45 - M52 |
|
2-3/4" - 3-1/8" |
70 - 80 |
|
92.6 |
42 |
|
ENSAS030003 (ENS3-2) |
1-3/4" - 2-1/4" |
M45 - M56 |
2-3/4" - 3-1/2" |
70 - 85 |
93.7 |
42.5 |
||||
|
ENSAS030004 (ENS3-3) |
1-3/4" - 2-1/2" |
M45 - M64 |
2-3/4" - 3-1/8" |
70 - 95 |
94.8 |
43 |
||||
|
ENSAS030005 (ENS3-4) |
1-3/4" - 2-3/4" |
M45 - M72 |
2-3/4" - 4-1/4" |
70 - 105 |
97 |
44 |
||||
|
|
||||||||||
|
ENSAS040001 (ENS4) |
ENSAS040002 (ENS4-1) |
|
2-?" - 3" |
M76 - M80 |
|
4-1/4" - 4-5/8" |
110 - 115 |
|
160.9 |
73 |
|
ENSAS040003 (ENS4-2) |
2-?" - 3-1/2" |
M76 - M90 |
4-1/4" - 5-3/8" |
110 - 130 |
|
165.3 |
75 |
|||

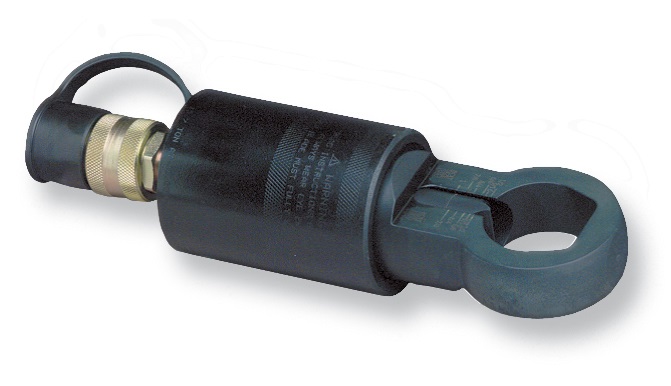

HNS: 15 - 25噸 液壓螺母劈開器
液壓螺母劈開器– 15 和 25 噸工作能力
-
HNS150“撥入式”設計使得調整劈開器變得簡單，而無傷及螺桿之憂。
-
特殊設計的工具鋼刀刃可以將螺母精確的劈開至某點而不傷及螺桿螺紋。
-
螺母劈開器特征是刀刃的性能相對于以前有了質的飛躍，其抗切削和抗崩刃性能提高了800%。
-
所有型號劈開器的刀架均為加強的一體式刀架與重載油缸連接。
-
輕巧的外形使得您可以在空間受限的區域有足夠的力量劈開最堅硬的“熔凝”或銹蝕的2H級螺母。
-
簡單地從螺母一側劈入，將劈開器旋轉1/2圈并對應邊上劈第二刀。螺母被劈成兩半以便取出。
參數與詳情
|
訂貨號 |
頭部厚度 |
可替換刀刃型號 |
重量 |
|
(mm) |
(kg) |
||
|
HNS150 |
25,4 |
308840 |
3,7 |
|
HNS150A |
25,4 |
351985 |
7,2 |
|
HNS225 |
38,1 |
308022 |
13,2 |
|
劈開能力 |
||||
|
訂貨號 |
螺母等級 |
|||
|
5 (2或A) |
9 (5或B) |
10 (8或C) |
12 (2H) |
|
|
(mm) |
(mm) |
(mm) |
(mm) |
|
|
HNS150 |
12,7 - 38,1 mm |
12,7 - 38,1 mm |
12,7 - 33,4 mm |
12,7 - 28,6 mm |
|
HNS150A |
12,7 - 38,1 mm |
12,7 - 38,1 mm |
12,7 - 33,4 mm |
12,7 - 28,6 mm |
|
HNS225 |
28,6 - 57,2 mm |
28,6 - 57,2 mm |
28,6 - 46,0 mm |
28,6 - 42,9 mm |
