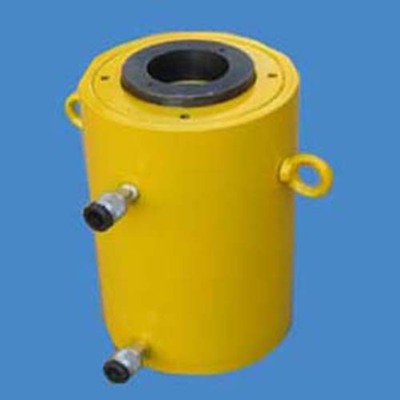

SLL10010單作用自鎖液壓缸

SLL10010單作用自鎖液壓缸產品簡介：機械自鎖，可長時間支撐負載。產品參數：工作壓力700 bar 工作能力50-800 Ton 行程100-300 mm

SLL10010單作用自鎖液壓缸
產品簡介：
PLUSFO機械自鎖，可長時間支撐負載。

產品參數：
工作壓力700 bar
工作能力50-800 Ton
行程100-300 mm

當行程達到極限時，有紅色警示帶提醒
· 溢流孔限制柱塞超行程，防止柱塞脫離缸體
· 標準配置有帶溝槽的鞍座，可防負載滑動
· 可承受的偏載達液壓缸額定承載能力的5%
· 不能水平或倒置使用
· 液壓缸標配快速接頭, 型號為700830F
· 液壓缸試驗方法符合國家標準GB/T 15622-2005

型號	承載能力@700bar		行程	有效面積	液壓油容量	本體高度	伸展高度	外徑	鞍座直徑	重量
型號	Ton	kN	mm	cm2	cm3	mm	mm	mm	mm	kg
SLL05010	50	496	100	70.9	709	225	325	130	70	23
SLL05015	50	496	150	70.9	7064	275	425	130	70	28
SLL05020	50	496	200	70.9	1418	325	525	130	70	33
SLL05025	50	496	250	70.9	1773	375	625	130	70	39
SLL05030	50	496	300	70.9	2127	425	725	130	70	44
SLL10005	100	1001	50	143	715	190	240	176	100	36
SLL10010	100	1001	100	143	1430	255	355	176	100	48
SLL10015	100	1001	150	143	2146	305	455	176	100	58
SLL10020	100	1001	200	143	2861	355	555	176	100	67
SLL10025	100	1001	250	143	3576	405	655	176	100	77
SLL10030	100	1001	300	143	4292	455	755	217	100	86
SLL15010	150	1496	100	213.7	2137	269	369	217	130	78
SLL15015	150	1496	150	213.7	3206	319	469	217	130	92
SLL15020	150	1496	200	213.7	4274	369	569	217	130	107
SLL15025	150	1496	250	213.7	5342	419	669	217	130	121
SLL15030	150	1496	300	213.7	6411	469	769	217	130	136
SLL20010	200	1984	100	283	2834	293	393	243	150	106
SLL20015	200	1984	150	283	4251	343	493	243	150	124
SLL20020	200	1984	200	283	5668	393	593	243	150	143
SLL20030	200	1984	300	283	8501	493	793	243	150	179
SLL30015	300	3035	150	433.5	6503	399	549	297	195	216
SLL30020	300	3035	200	433.5	8670	449	649	297	195	244
SLL30025	300	3035	250	433.5	10838	499	749	297	195	271
SLL40010	400	4005	100	572	5722	397	497	350	230	297
SLL40020	400	4005	200	572	11445	497	697	350	230	375
SLL40030	400	4005	300	572	17168	597	897	350	230	450
SLL50005	500	5118	50	731.1	3653	375	425	400	179	367
SLL50015	500	5118	150	731.1	10959	475	625	400	179	466
SLL50030	500	5118	300	731.1	21930	625	925	400	179	617
SLL60015	600	5983	150	864.8	12830	497	647	430	194	562
SLL60020	600	5983	200	864.8	17106	547	747	430	194	660
SLL60030	600	5983	300	864.8	25650	647	947	430	194	737
SLL80015	800	8238	150	1176.9	17645	562	705	505	224	870
SLL80020	800	8238	200	1176.9	23526	612	805	505	224	990
SLL80030	800	8238	300	1176.9	35370	712	1005	505	224	1110
