DS05030雙作用大噸位液壓缸

雙作用抗偏載大噸位液壓缸產品簡介：雙作用油缸可快速回縮及準確控制回縮速度。產品參數：工作壓力700 bar 工作能力50-1000 Ton 行程50-500 mm · 液壓缸上腔配有安全閥（VC3）防止超壓 · 標準配置有帶溝槽的鞍座，可防負載滑動 · 可選配球型鞍座防止3°以內的偏載 · 特殊行程可以根據用戶需求訂制 · 液壓缸標配快速接頭, 型號為 700830F

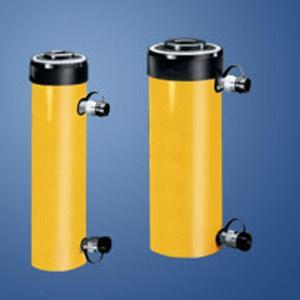

雙作用抗偏載大噸位液壓缸
產品簡介：
雙作用油缸可快速回縮及準確控制回縮速度。

產品參數：
工作壓力700 bar
工作能力50-1000 Ton
行程50-500 mm

· 液壓缸上腔配有安全閥（VC3）防止超壓
· 標準配置有帶溝槽的鞍座，可防負載滑動
· 可選配球型鞍座防止3°以內的偏載
· 特殊行程可以根據用戶需求訂制
· 液壓缸標配快速接頭, 型號為 700830F

型號	承載能力@700bar		行程	有效面積		液壓油容量		本體高度	伸展高度
	承載能力@700bar		mm	cm2		cm3		A	B
	Ton	kN		推	拉	推	拉	mm	mm
DS05010	50	496	100	70.8	32.4	708	324	212	312
DS05015	50	496	150	70.8	32.4	1063	486	262	412
DS05020	50	496	200	70.8	32.4	1417	648	312	512
DS05030	50	496	300	70.8	32.4	2125	971	412	712
DS10010	100	1001	100	143	64.6	1430	646	247	347
DS10015	100	1001	150	143	64.6	2146	968	297	447
DS10020	100	1001	200	143	64.6	2861	1291	347	547
DS10030	100	1001	300	143	64.6	4292	1937	447	747
DS15010	150	1496	100	213.7	115	2137	1152	256	356
DS15015	150	1496	150	213.7	115	3206	1729	306	456
DS15020	150	1496	200	213.7	115	4274	2305	356	556
DS15030	150	1496	300	213.7	115	6411	3457	456	756
DS20010	200	1984	100	283	138	2834	1381	262	362
DS20015	200	1984	150	283	138	4251	2073	312	462
DS20020	200	1984	200	283	138	8499	2764	362	562
DS20030	200	1984	300	283	138	5665	4145	462	662
DS30010	300	3035	100	433.5	179	4335	1791	331	431
DS30020	300	3035	200	433.5	179	8670	3584	431	631
DS30030	300	3035	300	433.5	179	13005	5375	531	831
DS50010	500	5213	100	745	293	7447	2925	410	510
DS50020	500	5213	200	745	293	14894	5850	510	710
DS50030	500	5213	300	745	293	22340	8776	610	910
DS80010	800	8358	100	1194	390	11940	3901	477	577
DS80020	800	8358	200	1194	390	23880	7803	577	777
DS80030	800	8358	300	1194	390	35820	11704	677	977
