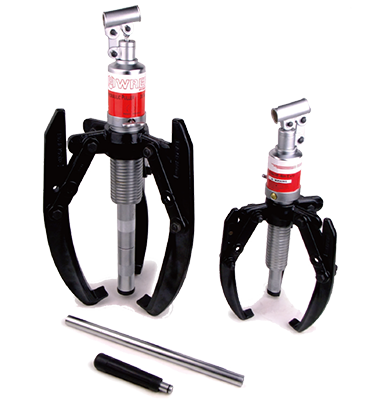

EP213機械防滑拔輪器
機械防滑拔輪器由高強度鍛造合金鋼，熱處理經過嚴密測試，使用方便。采用強化滾壓處理的螺桿，其螺紋平滑，強度更高。專利防滑設計，機械加工的拔輪器爪鉤可承受更大的拉力。
機械式防滑拉馬是以起動桿直接前進移動，推動桿本身不作轉動。鉤爪座又可隨螺紋直接作前進后退之調距，操作時只要把手前后小幅度擺動，油壓起動桿前移，鉤爪相對應后退，把被拉物體拉出。
參數性能
◆ 獨有的安全籠專利設計，能牢固鎖定工件，防止打滑，工作更安全；
◆ 自動對中，防止偏載，保證絲桿始終處于受力中心，延長使用壽命；
◆ 通過 T 型手柄和安全籠迅速控制拉馬，操作更方便；
◆ 特殊形狀的鉗爪更利于狹小空間操作；
◆ 梯形螺紋絲桿，在較大扭矩時更省力。
|
EP系列手動機械式防滑拉馬/拔輪器 |
||||||||||||
|
規格型號 |
EP-204 |
EP-104 |
EP-206 |
EP-106 |
EP-208 |
EP-108 |
EP-210 |
EP-110 |
EP-213 |
EP-113 |
EP-216 |
EP-116 |
|
爪數 |
2 |
3 |
2 |
3 |
2 |
3 |
2 |
3 |
2 |
3 |
2 |
3 |
|
工作能力 |
2 t |
5 t |
6 t |
10 t |
12 t |
17 t |
14 t |
20 t |
25 t |
30 t |
35 t |
40 t |
|
最大扭距 |
27mm |
54mm |
102mm |
176mm |
203mm |
298mm |
237mm |
373mm |
644mm |
814mm |
1085mm |
1153mm |
|
張距范圍 |
13-127 mm |
13-178 mm |
19-305 mm |
25-381 mm |
64-457 mm |
76-635 mm |
||||||
|
工作行程 |
102 mm |
152 mm |
203 mm |
246 |
305 mm |
356 mm |
||||||
|
中心螺桿直徑 |
14 mm |
16 mm |
20 mm |
20 mm |
29 mm |
31 mm |
||||||
|
重量 |
1kg |
2kg |
3kg |
4kg |
5kg |
6kg |
6kg |
7kg |
17kg |
20kg |
26kg |
31kg |
PT213 機械式拔輪器 操作手冊
- 內嵌的螺母避免了因沖擊力帶來的損壞和變形。
- T型把手可使拉爪的打開、關閉、鎖定及校準動作變得方便。
- 鋼體架構保證了拉爪能快速地被設定好、堅實地銜接物體及卓越的安全性。
- 利用杠桿加力使得物體越重拉力越大，因而極難滑落。
- 中間的螺桿螺紋設計得容易旋扭以適用于高扭矩的情形。
- 通過錐形細長的拉爪使抓緊容易并且工況空間緊湊時也能抓到。
|
訂貨號 |
負載能力 |
爪數 |
拉馬重量 |
||||||
|
(公噸) |
(kN) |
(lbs.) |
(kg.) |
||||||
|
PT202 |
1 |
9 |
2 |
0.62 |
0,28 |
||||
|
PT204 |
2 |
18 |
2 |
3.0 |
1,36 |
||||
|
PT206 |
6 |
53 |
2 |
7.0 |
3,18 |
||||
|
PT208 |
12 |
107 |
2 |
11.0 |
4,99 |
||||
|
PT210 |
14 |
125 |
2 |
14.0 |
6,35 |
||||
|
PT213 |
25 |
222 |
2 |
30.0 |
13,61 |
||||
|
PT216 |
35 |
311 |
2 |
50.0 |
22,68 |
||||
|
PT102 |
1 |
9 |
3 |
0.68 |
0,31 |
||||
|
PT103 |
2 |
18 |
3 |
1.3 |
0,59 |
||||
|
PT104 |
5 |
53 |
3 |
4.0 |
1,84 |
||||
|
PT106 |
10 |
89 |
3 |
8.0 |
3,63 |
||||
|
PT108 |
17 |
151 |
3 |
13.0 |
5,90 |
||||
|
PT110 |
20 |
178 |
3 |
18.0 |
8,17 |
||||
|
PT113 |
30 |
267 |
3 |
40.0 |
18,14 |
||||
|
PT116 |
40 |
365 |
3 |
65.0 |
29,48 |
||||
|
訂貨號 |
伸距 |
開距 |
|||||||
|
(in.) |
(mm.) |
(in.) |
(mm.) |
||||||
|
PT202 |
2.25 |
57 |
3.25 |
82,6 |
|||||
|
PT204 |
4.00 |
102 |
5.00 |
127,0 |
|||||
|
PT206 |
6.00 |
152 |
7.00 |
178 |
|||||
|
PT208 |
8.00 |
203 |
12.00 |
305 |
|||||
|
PT210 |
9.67 |
246 |
15.00 |
381 |
|||||
|
PT213 |
12.00 |
305 |
18.00 |
457 |
|||||
|
PT216 |
14.00 |
356 |
25.00 |
635 |
|||||
|
PT102 |
2.25 |
57 |
3.25 |
82,6 |
|||||
|
PT103 |
3.00 |
76,2 |
4.50 |
114,3 |
|||||
|
PT104 |
4.00 |
102 |
5.00 |
127 |
|||||
|
PT106 |
6.00 |
152 |
7.00 |
178 |
|||||
|
PT108 |
8.00 |
203 |
12.00 |
305 |
|||||
|
PT110 |
9.67 |
246 |
15.00 |
381 |
|||||
|
PT113 |
12.00 |
305 |
18.00 |
457 |
|||||
|
PT116 |
14.00 |
356 |
25.00 |
635 |
|||||
