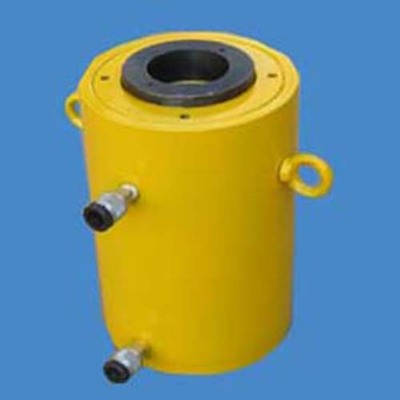

HFG系列單作用自鎖型液壓缸結合了液壓工具的多種功能，高效承載和機械支撐的安全性。適合于要求活塞桿長時間伸展，液壓缸持續支撐負荷的作業例如架設橋梁時用于支撐的液壓缸。HFG系列液壓缸都是單作用，重載復位設計。有貫穿整個液壓缸行程長度的螺紋線和整個鎖緊環螺紋相配合。操作非常簡單，先頂起載荷，然后旋緊機械鎖緊環使鎖緊環碰到液壓缸本體，再釋放液壓壓力，依靠機械力量支撐負載。所有型號的液壓缸都標準配置可傾斜鞍座，以減少偏載的可能性。更多承載能力和行程液壓缸可根據要求訂制。
承載能力50-520 噸
行程長度50-152 mm
工作壓力700 bar
單作用，負載回程
標準配置帶螺紋活塞的可傾斜鞍座可減少偏載的影響
QPQ處理的缸體和活塞具有抗腐蝕性
低摩擦表面
耐高壓密封圈
溢流孔防止活塞過分伸出
|
型號 |
工作能力噸 |
行程mm |
油量升 |
有效面積cm2 |
拔桿 |
|
HFG502 |
50 |
51 |
0.36 |
71.3 |
TTB10 |
|
HFG504 |
50 |
102 |
0.73 |
71.3 |
TTB10 |
|
HFG506 |
50 |
150 |
1.07 |
71.3 |
TTB10 |
|
HFG1002 |
109 |
51 |
0.76 |
153.4 |
TTB10 |
|
HFG1004 |
109 |
100 |
1.53 |
153.4 |
TTB10 |
|
HFG1006 |
109 |
150 |
2.3 |
153.4 |
TTB10 |
|
HFG1502 |
152 |
51 |
1.07 |
214.3 |
TTB10 |
|
HFG1504 |
152 |
100 |
2.14 |
214.3 |
TTB10 |
|
HFG1506 |
152 |
150 |
3.21 |
214.3 |
TTB10 |
|
HFG2002 |
203 |
50 |
1.42 |
285.1 |
TTB14 |
|
HFG2006 |
203 |
152 |
4.33 |
285.1 |
TTB14 |
|
HFG2506 |
256 |
152 |
5.5 |
366.5 |
TTB14 |
|
HFG3006 |
326 |
150 |
6.87 |
457.7 |
TTB14 |
|
HFG4006 |
398 |
151 |
8.44 |
559.0 |
TTB14 |
|
HFG5006 |
520 |
152 |
11.1 |
729.9 |
TTB16 |
|
HFG8006 |
809 |
152 |
17.47 |
1134.1 |
TTB16 |
|
HFG10006 |
1012 |
152 |
21.61 |
1419.3 |
TTB20 |
