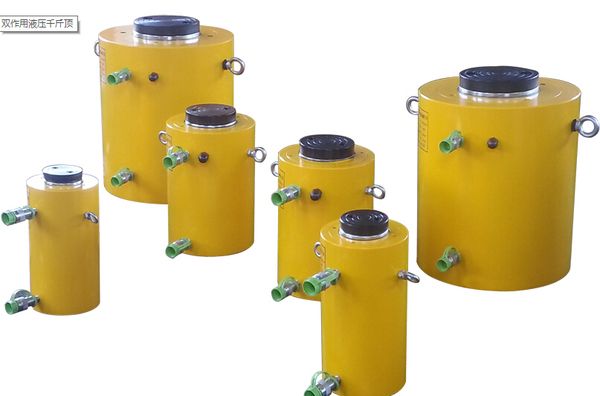

RD-系列@普通油缸-雙作用
重載油缸，提供推力和拉力
需要額外的推力或拉力時有高壓型設(shè)計
緊湊型設(shè)計中的長行程適用于連桿式夾緊應(yīng)用
各種安裝形
活塞桿螺紋可安裝各種附助裝置
鍍鉻活塞桿擁有很長的適用壽命
|
Cylinder Capacity at 350 bar |
Stroke |
Model Number |
Effective Area | Oil Capacity | |||
|---|---|---|---|---|---|---|---|
| pound | inch2 | inch3 | |||||
| push | pull | inch | push | pull | push | pull | |
| 3900 | 1720 | 1.11 | RD-41 | 0.79 | 0.34 | 0.89 | 0.40 |
| 3900 | 1720 | 3.11 | RD-43 | 0.79 | 0.34 | 2.47 | 1.10 |
| 3900 | 1720 | 6.11 | RD-46 | 0.79 | 0.34 | 4.84 | 2.10 |
| 9000 | 4910 | 1.15 | RD-91 | 1.77 | 0.98 | 2.00 | 1.10 |
| 9000 | 4910 | 3.15 | RD-93 | 1.77 | 0.98 | 5.54 | 3.00 |
| 9000 | 4910 | 6.15 | RD-96 | 1.77 | 0.98 | 10.88 | 6.00 |
| 9000 | 4910 | 10.15 | RD-910 | 1.77 | 0.98 | 17.94 | 9.90 |
| 15,500 | 8300 | 6.24 | RD-166 | 3.15 | 1.66 | 19.67 | 10.40 |
| 15,500 | 8300 | 10.24 | RD-1610 | 3.15 | 1.66 | 32.26 | 17.00 |
| 24,500 | 10,750 | 6.3 | RD-256 | 4.92 | 2.15 | 30.73 | 13.40 |
| 24,500 | 10,750 | 10.28 | RD-2510 | 4.92 | 2.15 | 50.40 | 22.00 |
