機械式壓裝工具
這些壓裝工具是安裝壓力配合部件的理想工具，包括軸襯、輪子、軸承、齒輪及皮帶輪等.可用于車間馬達維修，鋼廠，采礦廠、采石廠、造船廠、公用設施維護、維修車間、農業機械維修等許多應用。
? 液壓工具行業的領先者，具有超過80年的制造經驗。現又為其產品線增添了專利的具有革新性的壓裝工具。
? 壓裝工具經過嚴格的最大能力下的性能及可靠性的檢驗。
? 這些壓裝系統由提供長期質保。
重要安全信息: 對于所有的壓裝操作，推薦使用保護套為了顯示清楚，這里壓裝工具應用時未使用防護設備。
| 訂貨號 |
油缸負載 (噸) |
規格描述 | 重量 | |
|---|---|---|---|---|
| (lbs.) | (kg.) | |||
| PHP8H | 8 | 機械式壓裝工具 | 74.0 | 33.5 |
| 訂貨號 | 伸距 | 開距 | 行程 | |||
|---|---|---|---|---|---|---|
| (in.) | (mm) | (in.) | (mm) | (in.) | (mm) | |
| PHP8H | 2.16-15.16 | 55-385 | 2.28-10.62 | 58-270 | 3.23 | 82 |
| 訂貨號 | 伸距 | 開距 | 行程 | |||
|---|---|---|---|---|---|---|
| (in.) | (mm) | (in.) | (mm) | (in.) | (mm) | |
| PHP8H | 2.16-15.16 | 55-385 | 2.28-10.62 | 58-270 | 3.23 | 82 |
選擇拔輪器的負載能力：
每個壓-拔輪器都有一定的負載能力，由標準拉桿的拉力承受量來決定其負載能力，當使用長拉桿或拉桿受壓時，拔輪器能力會降低，所以作業中應盡可能選擇較大的拔輪器和較短的拉桿。
- 可產生推力和拉力，這取決于拔輪器的設置。
- 可選拔輪器拉桿配件，可壓-拔較長或較短的工件。
- 有多種尺寸的螺紋接頭，可結合軸承拉拔附件及內孔拔輪器等用于各種場合。
符合美國聯邦規格: GGG-P-00781-D
| 訂貨號 |
負載能力 (噸) |
規格描述 |
重量 (kg) |
|---|---|---|---|
| 927 | 10 | 10噸拉拔能力?？膳c型號: 1123軸承拉拔附件或型號: 679皮帶輪拉拔附件配合使用，也可與型號為1150, 1151, 1152或1153的內孔拉拔附件配合使用。 | 3.2 |
| 938 | 17.5 | 17.5-噸拉拔能力?？膳c型號為1124或1130軸承拉拔附件配合使用，或與型號為679, 680皮帶輪拉拔附件配合使用，也可與型號為1150, 1151, 1153, 1165或1166的內孔拉拔附件配合使用。 | 14.5 |
| 939 | 30 | 30噸拉拔能力?？膳c型號為1126或1127軸承拉拔附件配合使用，或與型號為680皮帶輪拉拔附件（需要兩個型號：8012的轉接件連接）配合使用，也可與型號：1165的內孔拉拔附件配合使用。 | 20.0 |
機械式10噸拔輪器：
| 訂貨號 |
負載能力 (噸) |
最大 | 螺桿 | 尺寸 | 備注 |
重量 (kg) |
|
|---|---|---|---|---|---|---|---|
|
伸距 (mm) |
開距 (mm) |
||||||
| 927 | 10 | 209,1 | 54,0 - 184,2 | 3/4" - 16 x 304,8mm | 1/2"受力螺桿頂端，末端5/8"–18螺紋。 | 包括型號1100拉桿及型號24827端接頭。 | 3,2 |
適用于927的拉桿：
| 訂購號 | 規格描述 | 重量 (kg) |
|---|---|---|
| 1100 | 171,5 mm | 0,7 |
| 1101 | 400,1 mm | 1,5 |
| 1102 | 298,5 mm | 1,0 |
| 1103 | 120,7 mm | 0,5 |
| 型號：927 壓-拔輪器拉桿伸距(伸距等于拉桿長度加上50.8mm連接帽尺寸)。 | ||
機械式17.5噸拔輪器：
| 訂貨號 |
負載能力 (噸) |
最大 | 螺桿 | 尺寸 | 備注 |
重量 (kg) |
|
|---|---|---|---|---|---|---|---|
|
伸距 (mm) |
開距 (mm) |
||||||
| 938 | 17.5 | 282,6 | 79,4-298,5 | 1"-14x336,6 mm | 拉桿末端5/8"–18螺紋。 | 包括型號1106拉桿及型號24827端接頭。 | 14,5 |
適用于938的拉桿：
| 訂貨號 | 規格描述 | 重量 (kg) |
|---|---|---|
| 1104 | 419,1 mm | 3,0 |
| 1105 | 571,5 mm | 4,1 |
| 1106 | 241,3 mm | 2,0 |
| 1107 | 114,3 mm | 1,1 |
| 1108 | 762,0 mm | 5,2 |
| 型號：938 壓-拔輪器拉桿伸距(伸距等于拉桿長度加上50.8mm連接帽尺寸)。 | ||
機械式30噸拔輪器：
| 訂貨號 |
負載能力 (噸) |
最大 | 螺桿 | 尺寸 | 備注 |
重量 (kg) |
|
|---|---|---|---|---|---|---|---|
|
伸距 (mm) |
開距 (mm) |
||||||
| 939 | 30 | 266,7 mm | 177,8-412,8 mm | 1 1/2"-12 x 438,2 mm | 拉桿末端1"–14螺紋。 | 包括型號1109拉桿及型號28390端接頭。 | 20,0 |
適用于939的拉桿：
| 訂貨號 | 規格描述 | 重量 (kg) |
|---|---|---|
| 1109 | 203,2 mm | 3,6 |
| 1110 | 457,2 mm | 6,8 |
| 1111 | 711,2 mm | 10,0 |
| 型號：938 壓-拔輪器拉桿伸距(伸距等于拉桿長度加上50.8mm連接帽尺寸)。 | ||
安裝壓-拔輪器完成推-拉工作:
1. 決定你要完成的工作是推還是拉。
2. 進行推的工作時，受力螺母必須安裝于拔輪器橫梁的下方。
3. 進行拉的工作時，受力螺母必須安裝于拔輪器橫梁的上方。
4. 滑動拉桿必須安裝于拔輪器的橫梁兩側并對稱于受力螺母的。

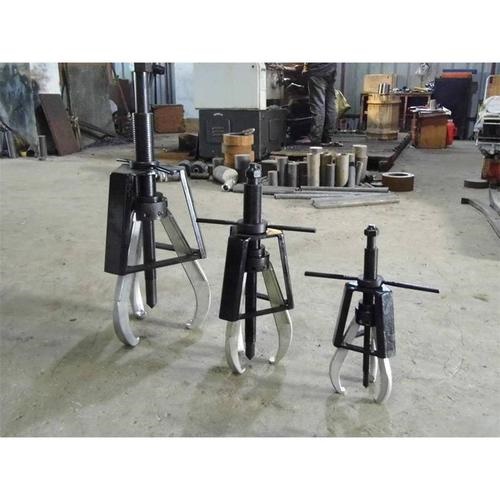

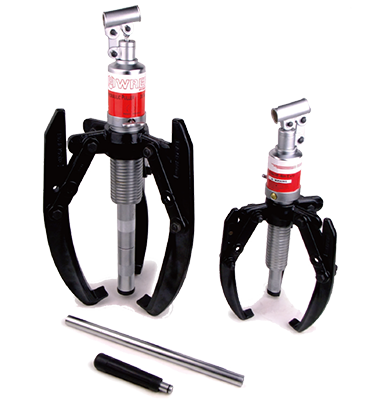

正確選擇拔輪器:
根據拉拔工作的需要的“伸距”和“開距”從列表中拔輪器中選擇.所選的拔輪器尺寸應比工作需要的尺寸大一些。
- 所有拔輪器都具有Grip-O-Matic® 特性，拉的力越大，則對齒輪、軸承及無數種軸配合零件抓緊力越大。
- 2爪、3爪或2/3爪式拔輪器組合選擇更適合各種特殊工況。
- 高強度鋼鍛造，經熱處理均經嚴格的測試:其性能超過額定能力。
- 鍛造的合金鋼頂頭可用于最大應力。
- 采用強化滾壓處理的螺桿，其螺紋平滑，強度更高。
- 熱處理的合金鋼連接螺栓可承受最大剪切應力。
- 機加工的拔輪器爪鉤可承受更強的拉力。
符合美國聯邦規格: GGG-P-00781-D
| 訂貨號 |
負載能力 (噸) |
規格描述 |
重量 (kg) |
|---|---|---|---|
| 1020 | 1 | 2爪 | 0,14 |
| 1021 | 1 | 3爪 | 0,23 |
| 1022 | 2 | 2爪(可替換拉爪) | 0,4 |
| 1023 | 2 | 2爪(可替換拉爪) | 0,6 |
| 1024 | 5 | 2爪(可替換拉爪) | 0,8 |
| 1025 | 5 | 長2爪(可替換拉爪) | 0,9 |
| 1026 | 5 | 2爪(可替換拉爪) | 1,3 |
| 1027 | 5 | 長2/3爪(可替換拉爪) | 1,6 |
| 1035 | 7 | 2爪(可替換拉爪) | 2,0 |
| 1036 | 7 | 長2爪 | 2,4 |
| 1037 | 7 | 2爪(可替換拉爪) | 2,8 |
| 1038 | 7 | 長2/3爪 | 3,7 |
| 1039 | 13 | 2爪 | 4,9 |
| 1040 | 13 | 長2爪 | 5,9 |
| 1041 | 13 | 2/3爪 | 7,4 |
| 1042 | 13 | 長2/3爪 | 8,5 |
| 1043 | 17.5 | 長2爪 | 10,4 |
| 1044 | 17.5 | 長2爪 | 11,8 |
| 1045 | 17.5 | 3爪 | 15,0 |
| 1046 | 17.5 | 長3爪 | 16,8 |
| 1048 | 25 | 長2爪 | 19,4 |
| 1050 | 25 | 長3爪 | 27,2 |
產品特征
-
正確選擇拔輪器:
根據拉拔工作的需要的“伸距”和“開距”從列表中拔輪器中選擇.所選的拔輪器尺寸應比工作需要的尺寸大一些。
- 所有拔輪器都具有Grip-O-Matic® 特性，拉的力越大，則對齒輪、軸承及無數種軸配合零件抓緊力越大。
- 2爪、3爪或2/3爪式拔輪器組合選擇更適合各種特殊工況。
- 高強度鋼鍛造，經熱處理均經嚴格的測試:其性能超過額定能力。
- 鍛造的合金鋼頂頭可用于最大應力。
- 采用強化滾壓處理的螺桿，其螺紋平滑，強度更高。
- 熱處理的合金鋼連接螺栓可承受最大剪切應力。
- 機加工的拔輪器爪鉤可承受更強的拉力。
符合美國聯邦規格: GGG-P-00781-D
- 產品規格
-
訂貨號 負載能力
(噸)規格描述 重量
(kg)1020 1 2爪 0,14 1021 1 3爪 0,23 1022 2 2爪(可替換拉爪) 0,4 1023 2 2爪(可替換拉爪) 0,6 1024 5 2爪(可替換拉爪) 0,8 1025 5 長2爪(可替換拉爪) 0,9 1026 5 2爪(可替換拉爪) 1,3 1027 5 長2/3爪(可替換拉爪) 1,6 1035 7 2爪(可替換拉爪) 2,0 1036 7 長2爪 2,4 1037 7 2爪(可替換拉爪) 2,8 1038 7 長2/3爪 3,7 1039 13 2爪 4,9 1040 13 長2爪 5,9 1041 13 2/3爪 7,4 1042 13 長2/3爪 8,5 1043 17.5 長2爪 10,4 1044 17.5 長2爪 11,8 1045 17.5 3爪 15,0 1046 17.5 長3爪 16,8 1048 25 長2爪 19,4 1050 25 長3爪 27,2
- 產品尺寸
-
訂貨號 最大 螺桿尺寸
(in.)拉爪 伸距
(mm)開距
(mm)厚度
(mm)寬度
(mm)1020 54,0 82,6 5/16"-24 x 98,4 mm 3,6 6,4 1021 54,0 82,6 5/16"-24 x 98,4 mm 3,6 6,4 1022 85,7 101,6 3/8"-24 x 123,8 mm 上部 4,8
下部 3,2上部 6,4
下部 12,71023 85,7 120,7 3/8"-24 x 123,8 mm 上部 4,8
下部 3,2上部 6,4
下部 12,71024 82,6 152,4 9/16"-20 x 176,2 mm 上部 7,9
下部 6,4上部 9,5
下部 19,11025 139,7 152,4 9/16"-20 x 176,2 mm 上部 7,9
下部 6,4上部 9,5
下部 19,11026 82,6 177,8 9/16"-20 x 176,2 mm 上部 7,9
下部 6,4上部 9,5
下部 19,11027 139,7 177,8 9/16"-20 x 176,2 mm 上部 7,9
下部 6,4上部 9,5
下部 19,11035 127,0 228,6 11/16"-18 x 228,6 mm 上部 7,9
下部 8,7上部 25,4
下部 25,41036 222,2 241,3 11/16"-18 x 228,6 mm 8,7 25,4 1037 127,0 266,7 11/16"-18 x 228,6 mm 上部 7,9
下部 8,7上部 25,4
下部 25,41038 222,2 279,4 11/16"-18 x 228,6 mm 8,7 25,4 1039 279,4 304,8 13/16"-16 x 304,8 mm 14,3 25,4 1040 387,4 393,7 13/16"-16 x 304,8 mm 14,3 25,4 1041 279,4 304,8 13/16"-16 x 304,8 mm 14,3 25,4 1042 387,4 431,8 13/16"-16 x 304,8 mm 14,3 25,4 1043 368,3 355,6 1"-14 x 342,9 mm 14,3 25,4 1044 476,3 406,4 1"-14 x 342,9 mm 20,6 32,5 1045 386,3 355,6 1"-14 x 342,9 mm 20,6 32,5 1046 476,3 406,4 1"-14 x 342,9 mm 20,6 32,5 1048 565,2 508,0 1 1/4"-12 x 422,3 mm 27,0 38,1 1050 565,2 508,0 1 1/4"-12 x 422,3 mm 27,0 38,1
| 最大 |
螺桿尺寸 (in.) |
拉爪 | |||
|---|---|---|---|---|---|
|
伸距 (mm) |
開距 (mm) |
厚度 (mm) |
寬度 (mm) |
||
| 1020 | 54,0 | 82,6 | 5/16"-24 x 98,4 mm | 3,6 | 6,4 |
| 1021 | 54,0 | 82,6 | 5/16"-24 x 98,4 mm | 3,6 | 6,4 |
| 1022 | 85,7 | 101,6 | 3/8"-24 x 123,8 mm |
上部 4,8 下部 3,2 |
上部 6,4 下部 12,7 |
| 1023 | 85,7 | 120,7 | 3/8"-24 x 123,8 mm |
上部 4,8 下部 3,2 |
上部 6,4 下部 12,7 |
| 1024 | 82,6 | 152,4 | 9/16"-20 x 176,2 mm |
上部 7,9 下部 6,4 |
上部 9,5 下部 19,1 |
| 1025 | 139,7 | 152,4 | 9/16"-20 x 176,2 mm |
上部 7,9 下部 6,4 |
上部 9,5 下部 19,1 |
| 1026 | 82,6 | 177,8 | 9/16"-20 x 176,2 mm |
上部 7,9 下部 6,4 |
上部 9,5 下部 19,1 |
| 1027 | 139,7 | 177,8 | 9/16"-20 x 176,2 mm |
上部 7,9 下部 6,4 |
上部 9,5 下部 19,1 |
| 1035 | 127,0 | 228,6 | 11/16"-18 x 228,6 mm |
上部 7,9 下部 8,7 |
上部 25,4 下部 25,4 |
| 1036 | 222,2 | 241,3 | 11/16"-18 x 228,6 mm | 8,7 | 25,4 |
| 1037 | 127,0 | 266,7 | 11/16"-18 x 228,6 mm |
上部 7,9 下部 8,7 |
上部 25,4 下部 25,4 |
| 1038 | 222,2 | 279,4 | 11/16"-18 x 228,6 mm | 8,7 | 25,4 |
| 1039 | 279,4 | 304,8 | 13/16"-16 x 304,8 mm | 14,3 | 25,4 |
| 1040 | 387,4 | 393,7 | 13/16"-16 x 304,8 mm | 14,3 | 25,4 |
| 1041 | 279,4 | 304,8 | 13/16"-16 x 304,8 mm | 14,3 | 25,4 |
| 1042 | 387,4 | 431,8 | 13/16"-16 x 304,8 mm | 14,3 | 25,4 |
| 1043 | 368,3 | 355,6 | 1"-14 x 342,9 mm | 14,3 | 25,4 |
| 1044 | 476,3 | 406,4 | 1"-14 x 342,9 mm | 20,6 | 32,5 |
| 1045 | 386,3 | 355,6 | 1"-14 x 342,9 mm | 20,6 | 32,5 |
| 1046 | 476,3 | 406,4 | 1"-14 x 342,9 mm | 20,6 | 32,5 |
| 1048 | 565,2 | 508,0 | 1 1/4"-12 x 422,3 mm | 27,0 | 38,1 |
| 1050 | 565,2 | 508,0 | 1 1/4"-12 x 422,3 mm | 27,0 | 38,1 |
