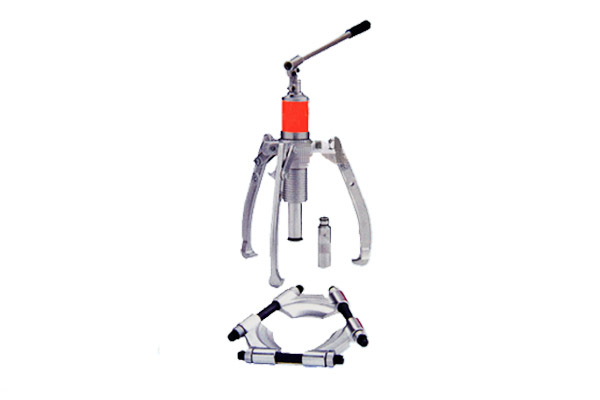

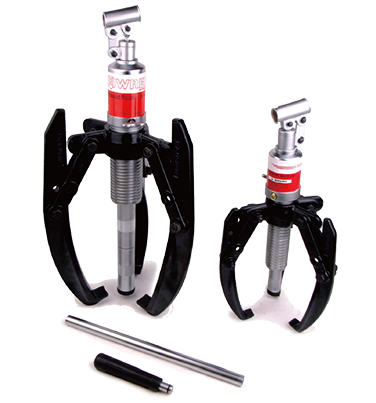

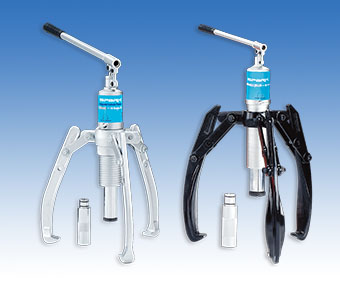

三角同步拉拔壓盤
● 三角壓盤外形尺寸小，拆卸范圍更大。
● 使用三角壓盤，壓盤中心凸面水平緊貼被拆物，不傷軸承與軸心。
● 三角壓盤開合、放大縮小、動作同步適用于軸承，軸套，齒輪等工件。
● 可同步放大縮小尺寸φ50-580mm五種規(guī)格。
○ 為十分適用 △為可用，但不建議
|
|
|
型號 |
A(mm) |
B(mm) |
B1(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
I(mm) |
J(mm) |
K(mm) |
重量 |
|
K3-50 |
50 |
90 |
70 |
12 |
32 |
20 |
88 |
10 |
65 |
26 |
15 |
2 |
0.43 |
|
K3-100 |
100 |
172 |
139 |
26 |
64 |
33 |
154 |
16 |
122 |
45 |
25 |
3 |
2.27 |
|
K3-160 |
160 |
250 |
205 |
50 |
95 |
49 |
228 |
22 |
175 |
60 |
33 |
4 |
6.07 |
|
K3-260 |
260 |
400 |
335 |
90 |
146 |
73 |
344 |
32 |
280 |
88 |
47 |
6 |
19.40 |
|
K3-380 |
380 |
542 |
457 |
140 |
206 |
105 |
482 |
44 |
375 |
122 |
63 |
8 |
48.21 |
|
K3-580 |
580 |
542 |
457 |
215 |
206 |
105 |
482 |
44 |
375 |
122 |
63 |
8 |
100.80 |
