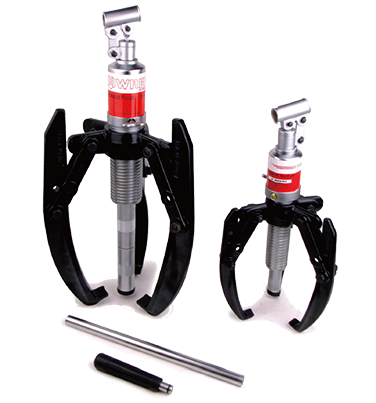

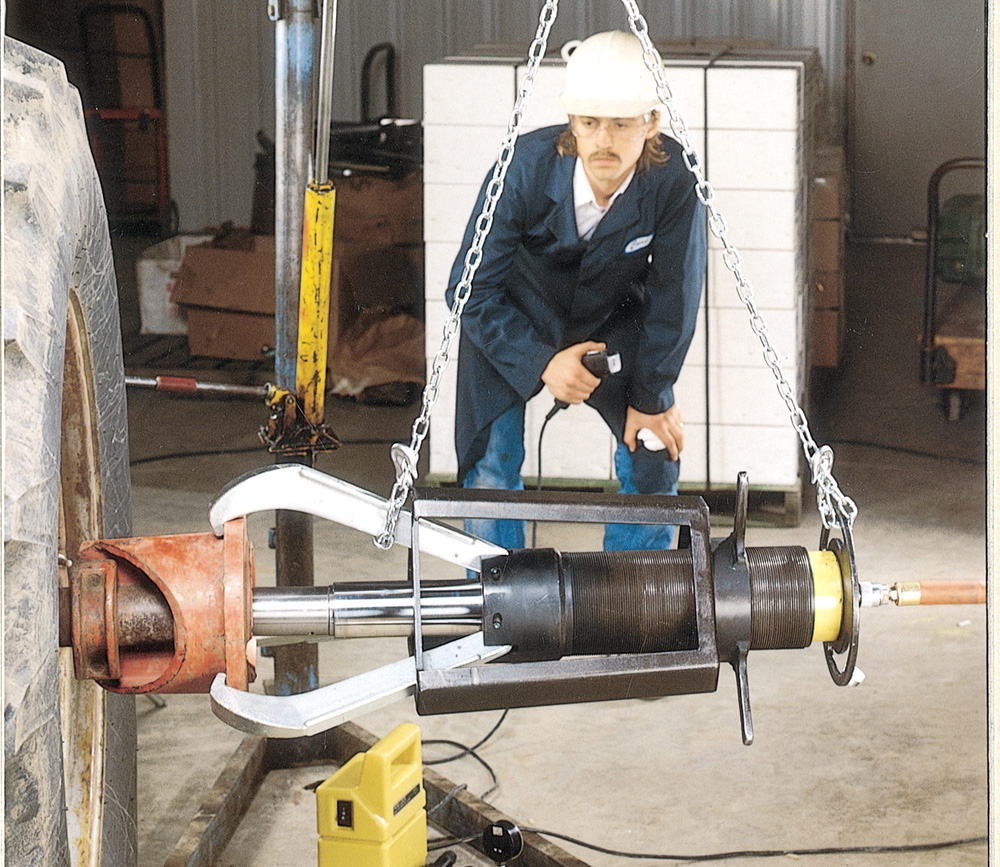

液壓拔輪器
液壓拔輪器
- 可方便快速地拆卸齒輪，軸承，及其他壓緊配合的零件。
- 寬拉力范圍:5，10，171/2,30及50噸。
- 5噸及10噸拔輪器包括:單作用彈簧復位液壓油缸，油管，接頭，手動泵，拔輪器。
- 171/2, 30及50 噸拔輪器包括:雙體組合型單作用彈簧復位液壓油缸，油管，接頭，手動泵，拔輪器。
- 油缸，手動泵可單獨使用，擴大了使用范圍。
統一標準: GGG-P-00781-D
注意: 當空間足夠時，請盡量使用3爪液壓拔輪器以保證拔輪器的穩定性及更大、更均勻的拉力。
5噸拉力, 2/3爪拔輪器:
| 訂貨號 |
負載能力 (噸) |
規格描述 |
重量 (kg) |
|---|---|---|---|
| 1057 | 5 | 僅2/3爪拔輪器。 | 3.5 |
| 套裝內容: | |||
| PH53C | 5 | 組合2爪/3爪拔輪器，包括1057 5噸拔輪器、RPS55液壓組(C55C 油缸、P12 700 bar手動泵、接頭及1.8 m油管)，309874推桿。 | 9.1 |
| PH53CR | 5 | 組合2爪/3爪拔輪器，包括1057 5噸拔輪器，C55C 油缸，309874推桿。 | 5.4 |
5噸拉馬的可供部件:
| 訂貨號 | 規格描述 | 重量 |
|---|---|---|
| 309874 | 15.9mm 直徑推桿。(在PH53C及PH53CR 液壓拔輪器組合中已包括) | 1.4 |
| 309875 | 22.2mm直徑推桿。 | 0.4 |
| 47997 | 2爪/3爪橫梁。(可用來將型號1038 7噸機械拔輪器轉變?yōu)?噸液壓拔輪器) | 1.0 |
10噸拉力, 2/3爪拔輪器:
| 訂貨號 |
負載能力 (噸) |
規格描述 | 重量 |
|---|---|---|---|
| 1060 | 10 | 僅含組合2爪/3爪拔輪器，10噸拉力。(不包含油缸及泵，油管，接頭及202179轉接頭) | 7.7 |
| 套裝內容: | |||
| PH103C | 10 | 組合2爪/3爪拔輪器，10噸拉力。包括1060 10噸拔輪器、RPS1010油缸及液壓泵組件。 | 23.6 |
| PH103CR | 10 | 組合2爪/3爪拔輪器，10噸拉力。包括1060 10噸拔輪器、202179 螺紋轉接頭，34602 推桿，C1010C 油缸。(不含液壓泵及油管) | 14.5 |
| 注意：此拔輪器可與任何10噸具有21/4"–14頸部螺紋的油缸配合使用。 | |||
17.5噸拉力, 2爪拔輪器:
| 訂貨號 |
負載能力 (噸) |
規格描述 | 重量 |
|---|---|---|---|
| 1064 | 17.5 | 僅拔輪器。(不含油缸，泵，油管，接頭，調節螺釘及調節曲柄) | 10.0 |
| 套裝內容: | |||
| PH172 | 17.5 | 2-爪拔輪器帶RT172中空雙體油缸及接頭，P55液壓泵。1.8m油管及接頭，1"–8x508mm長調節螺釘及調節曲柄。 | 27.7 |
17.5噸拉力, 3爪拔輪器:
| 訂貨號 |
負載能力 (噸) |
規格描述 | 重量 |
|---|---|---|---|
| 1066 | 17.5 | 僅拔輪器。(不含油缸，泵，油管，接頭，調節螺釘及調節曲柄) | 16.3 |
| 套裝內容: | |||
| PH173 | 17.5 | 3爪拔輪器帶RT172中空雙體油缸及接頭，P55液壓泵，1.8m油管及接頭，1"–8x508mm長調節螺釘及調節曲柄。 | 34.0 |
| PH173R | 17.5 | 3爪拔輪器帶RT172中空雙體油缸，調節螺釘及調節曲柄。 | 25.4 |
30噸拉力, 3爪拔輪器:
| 訂貨號 |
負載能力 (噸) |
規格描述 | 重量 |
|---|---|---|---|
| 1074 | 30 | 僅拔輪器。(不含油缸，泵，油管，接頭，調節螺釘及調節曲柄) | 40.8 |
| 套裝內容: | |||
| PH303 | 30 | 3爪拔輪器帶RT302中空雙體油缸及接頭，P55液壓泵，1.8m油管及接頭，11/4"–7x610mm調節螺釘及調節曲柄。 | 67.6 |
| PH303R | 30 | 3爪拔輪器帶RT302中空雙體油缸，調節螺釘及調節曲柄。 | 59.0 |
50噸拉力, 3爪拔輪器:
| 訂貨號 |
負載能力 (噸) |
規格描述 | 重量 |
|---|---|---|---|
| 1080 | 50 | 僅3爪拔輪器。(不含油缸，泵，油管，接頭，調節螺釘及調節曲柄) | 86.6 |
| 套裝內容: | |||
| PH503 | 50 | 3爪拔輪器帶RT503中空雙體油缸及接頭，P55液壓泵，1.8 m油管及接頭，15/8"–51/2x772mm長調節螺釘及調節曲柄。 | 129.7 |
僅拔輪器部分:
| 訂貨號 |
油缸噸位 (噸) |
爪 | 伸距 | 開距 | 爪厚度 | 爪寬度 | 重量 |
|---|---|---|---|---|---|---|---|
| 1057 | 5 | 2/3 | 222,3 | 292,1 | 8,7 | 25,0 | 3,5 |
| 1060 | 10 | 2/3 | 381,0 | 431,8 | 14,3 | 25,0 | 7,7 |
| 1064 | 17 ? | 2 | 292,1 | 406,4 | 20,6 | 32,5 | 10,0 |
| 1066 | 17 ? | 3 | 292,1 | 508,0 | 20,6 | 32,5 | 16,3 |
| 1074 | 30 | 3 | 493,8 | 863,6 | 28,6 | 41,3 | 40,8 |
| 1080 | 50 | 3 | 701,7 | 1117,6 | 35,7 | 47,6 | 86,6 |
提供輕松完成艱巨任務的動力。.
- 可施加推或拉力，這取決于拔輪器的設置。
- 每套拔輪器液壓組件都可拆開使用，更加經濟。
- 可選長、短拉桿;適應多種工況。
- 可與多種螺紋轉接件、軸承夾片、內孔拔輪器結合起來一起使用。
額定噸位選型 – 每個壓-拔輪器額定噸位都是按標準拉桿確定的，使用長桿將會降低拔輪器的承載能力，所以，盡可能選最大的噸位的拔輪器和最短的拉桿。
雙體組合型油缸 – 每個壓-拔輪器都有一個雙體組合型中空油缸，拔輪器與油缸相連。通過快速變換套可將錐孔迅速變?yōu)槠矫婵?，從而改變油缸受力方向?
17.5噸拉力, 壓-拔輪器:
| 訂貨號 |
負載能力 (噸) |
規格描述 | 重量 (kg) |
|---|---|---|---|
| 1062 | 17.5 | 僅拔輪器。(不含油缸，泵，油管，接頭，調節螺釘及調節曲柄) | 9.1 |
| 套裝內容: | |||
| PPH17 | 17.5 | 包括RT172雙體組合型中空油缸、半個油缸接頭、P55手動泵、9767 1.8米聚氨酯油管、9798半個油管接頭、419mm拉桿、24827拉桿帽、32118 1"-8×508mm長可調節螺桿和24814 調節曲柄。 | 26.8 |
| PPH17R | 17.5 | 同PPH17，但不帶P55手動泵，9767 1.8m油管及9798油管接頭。 | 18.1 |
適用配件:
| 訂貨號 | 規格描述 |
|---|---|
| 679 | 皮帶輪夾片 |
| 1104 | 16 1/2" 壓-拔輪器的成對拉桿 |
| 1105 | 22 1/2" 壓-拔輪器的成對拉桿 |
| 1106 | 9 1/2" 壓-拔輪器的成對拉桿 |
| 1107 | 4 1/2" 壓-拔輪器的成對拉桿 |
| 1108 | 30" 壓-拔輪器的成對拉桿 |
| 1124 | 皮帶輪夾片 |
| 1130 | 皮帶輪夾片 |
| 1154 | 內孔拉拔附件 |
|
Pair of puller legs for 17 1/2-ton “capacity” Push-Puller®. 注意: L = 長度: 114mm, 241mm, 419mm, 572mm, 762mm; 當使用拉桿端部螺母時，減去124mm為最終伸距。 拉桿端部 - 上端螺絲為3/4"-16mm。下端螺紋為5/8"-18 x 25mm。 |
|
30噸拉力, 壓-拔輪器:
| 訂貨號 |
負載能力 (噸) |
規格描述 | 重量 (kg) |
|---|---|---|---|
| 1070 | 30 | 僅拔輪器。(不含油缸，泵，油管，接頭，調節螺釘及調節曲柄) | 19.1 |
| 套裝內容: | |||
| PPH30 | 30 | 包括RT302雙體組合中空油缸、半個油缸接頭、P55手動泵、9767 1.8米聚氨酯油管、9798半個油管接頭、457mm拉桿, 28390拉桿帽, 1 1/4"-7 x 610mm長調節螺桿和調節曲柄(27198)。 | 46.3 |
| PPH30R | 30 | 同PPH30，但不帶P55手動泵，9767 1.8m油管及9798油管接頭。 | 37.2 |
適用配件:
| 訂貨號 | 規格描述 |
|---|---|
| 679 | 皮帶輪夾片 |
| 680 | 皮帶輪夾片(通過使用8012 轉接頭2個來連接拔輪器) |
| 1109 | 8" 拉桿 |
| 1110 | 18" 拉桿 |
| 1111 | 28" 拉桿 |
| 1166 | 內孔拉拔附件 |
|
用于30噸壓-拔輪器的成對拉桿。 注意: L = 長度: 203mm, 457mm, 711mm; 當使用拉桿端部螺母時減去149mm為最終伸距。 拉桿端部螺紋：1"-14 x32mm |
|
30噸拉力, 壓-拔輪器:
| 訂貨號 |
負載能力 (噸) |
規格描述 | 重量 (kg) |
|---|---|---|---|
| 1076 | 50 | 僅拔輪器。(不含油缸，泵，油管，接頭，調節螺釘及調節曲柄) | 48.1 |
| 套裝內容: | |||
| PPH50 | 50 | 包括RT503雙體組合中空油缸、半個油缸接頭、P55手動泵、9767 1.8米聚氨酯油管、9798半個油管接頭、610mm拉桿(1112)、1 5/8"-5 1/2 x722mm調節螺桿(32698)和調節曲柄(29595)。 | 91.2 |
| PPH50R | 50 | 同PPH50，但不帶P55手動泵，9767 1.8m油管及9798油管接頭。 | 82.1 |
適用配件:
| 訂貨號 | 規格描述 |
|---|---|
| 1112 | 24" 拉桿 |
| 1113 | 34" 拉桿 |
| 1128 | 軸承夾片 |
|
用于50噸壓-拔輪器的成對拉桿。 拉桿端部螺紋：11/4"-12 x 44.5mm |
|
設置拔輪器使其產生拉力或推力:
1. 確定是需要拉力還是推力。
2. 若需施加推力，則將受力螺母安裝在拉架下面，如左圖。
3. 若施加拉力，則將受力螺母安裝在拉架上面。
4. 滑板墊片總是與受力螺母在拉架位置的相對，安裝在受力螺母的對邊。
|
||||||||||||||||||
|
||||||||||||||||||
