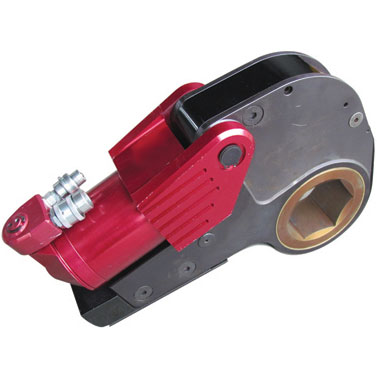

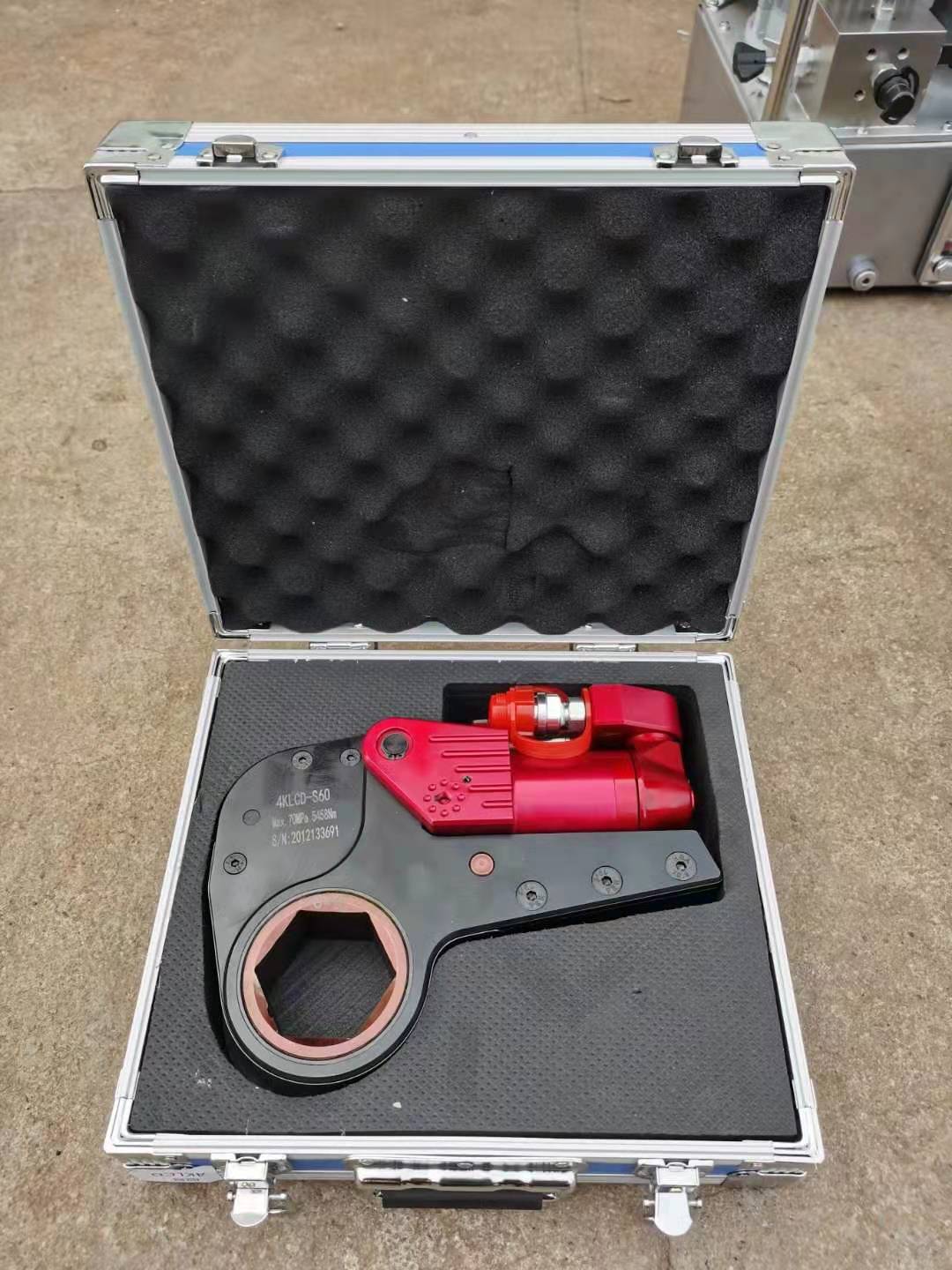

中空式液壓扭矩扳手
產品特點：
1、薄型設計，采用高強度鋁鈦合金材料制造；
2、卡接式、互換插件，一只動力頭可以配合多種工作頭使用；
3、360°×180°的旋轉軟管接頭，適合緊湊場合方便定位；
4、扭矩重復精度高達±3%；
5、扳手件強度設計充分，整體反作用力臂，無使用空間限制，耐用，可靠；
6、工作頭包容設計，可擴展的米制，英制六角插件和套筒；
7、有特殊要求的可特殊設計定制。
1、薄型設計，采用高強度鋁鈦合金材料制造；
2、卡接式、互換插件，一只動力頭可以配合多種工作頭使用；
3、360°×180°的旋轉軟管接頭，適合緊湊場合方便定位；
4、扭矩重復精度高達±3%；
5、扳手件強度設計充分，整體反作用力臂，無使用空間限制，耐用，可靠；
6、工作頭包容設計，可擴展的米制，英制六角插件和套筒；
7、有特殊要求的可特殊設計定制。
技術參數表
|
型號
|
KTXM02
|
KTXM05
|
KTXM10
|
KTXM20
|
KTXM25
|
KTXM40
|
KTXM50
|
|
最大扭矩（Nm）
|
2266
|
5188
|
9855
|
17202
|
23072
|
40639
|
50956
|
|
最小扭矩（Nm）
|
227
|
519
|
986
|
1720
|
2307
|
4064
|
5095
|
|
螺母對邊尺寸
|
27-50
|
27-65
|
50-90
|
65-115
|
75-135
|
80-155
|
130-200
|
|
動力頭型號
|
KT02
|
KT05
|
KT10
|
KT20
|
KT25
|
KT40
|
KT50
|
|
工作頭型號
|
TX50
|
TX65
|
TX90
|
TX115
|
TX135
|
TX155
|
TX200
|
|
L（mm）
|
205
|
251.3
|
302.5
|
367
|
400.5
|
457.5
|
502
|
|
H1（mm）
|
129
|
163
|
191
|
223
|
246
|
282
|
322
|
|
H2（mm）
|
100
|
136
|
166.5
|
198
|
224
|
265
|
328
|
|
W1（mm）
|
32
|
41
|
53
|
64
|
70
|
84
|
90
|
|
W2（mm）
|
50
|
66
|
83
|
99
|
110
|
132
|
144
|
|
重量（Kg）
|
2.3
|
4.9
|
9
|
16.3
|
18.1
|
30.2
|
39.5
|
可定制各種規格的驅動軸、驅動輪及反作用力臂。
