TMHP 10E液壓爪式拉拔器套件
Hydraulic jaw puller TMHP 10E
輕松地拆卸軸承，最大拉拔力可達100KN
TMHP 10E爪式拉拔器套件配有液壓柱塞，使軸承拆卸變得輕松，最大拆卸力達100kN（美國11.2噸力）。 這款功能強大的拉拔器套件包括了三種不同尺寸規格的機械臂，根據應用空間情況和要求，可以組裝成兩條臂或三條臂的拉拔器。
技術參數
訂貨號
|
TMHP 10E
|
說明
|
高級液壓爪式拉拔器套件
|
|

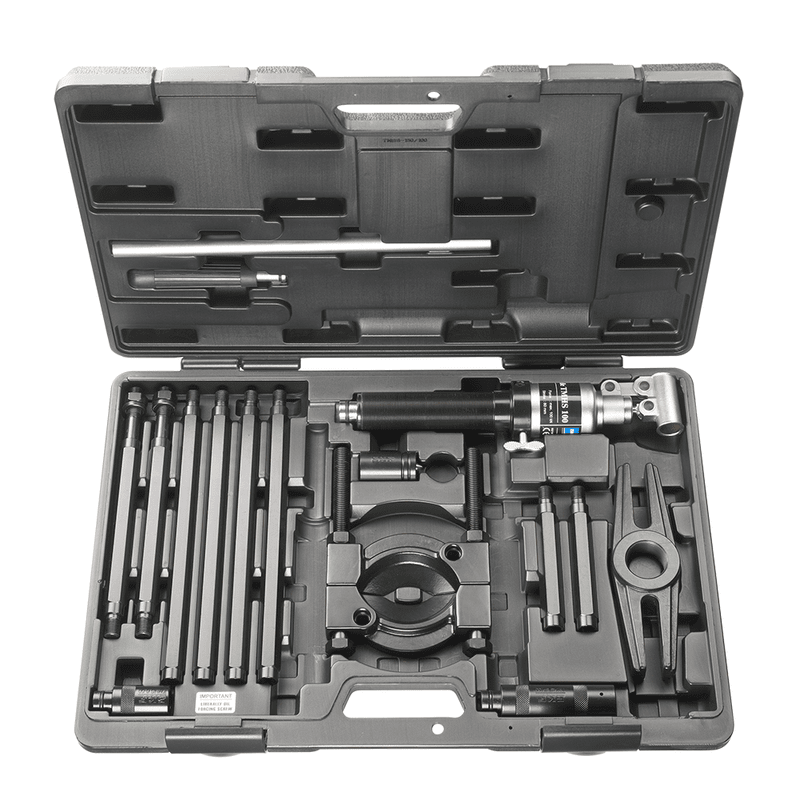

組件
|
1 x 機械臂 - 組裝架
|
|
3 x 機械臂，115 mm (4.5 in.)
|
|
3 x 機械臂，160 mm (6.3 in.)
|
|
3 x 機械臂，200 mm (7.8 in.)
|
|
1 x 液壓柱塞TMHS 100
|
|
3 x 延長桿，用于液壓柱塞；50、100、150mm（2、4、6 in）
|
|
1 × 頂頭，帶液壓柱塞的中心點
|
最大行程
|
80 mm（3.1 in.）
|
套件總重量
|
14,5 kg (32 lb)
|
液壓缸壽命
|
在最高至100 kN（美國11.2 ton）下工作時最少5000次
|
液壓缸螺紋
|
UN 1?'' x 16 tpi
|
液壓缸安全閥極限
|
105 kN（美國11.8 ton）
|
儀器箱尺寸
|
578 x 410 x 70 mm（23 x 16 x 2.8 in.）
|
標稱拉拔力
|
100 kN（美國11.2 ton）
|
|
臂組 1 (3 x TMHP 10E-10)
|
機械臂有效長度
|
115 mm（4.5 in.）
|
抓取直徑
|
75-170 mm (3.0-6.7 in.)
|
|
拉爪高度
|
8 mm（0.3 in.）
|
|
臂組 2 (3 x TMHP 10E-11)
|
機械臂有效長度
|
160 mm（6.3 in.）
|
抓取直徑
|
80-250 mm (3.1-9.8 in.)
|
拉爪高度
|
8 mm（0.3 in.）
|
|
臂組 3 (3 x TMHP 10E-12)
|
機械臂有效長度
|
200 mm（7.9 in.）
|
抓取直徑
|
110-280 mm (4.3-11 in.)
|
|
拉爪高度
|
8 mm（0.3 in.）
|
備件
|
訂貨號
|
說明
|
|
TMHS 100
|
高級液壓柱塞，100kN
|
|
TMHS 100-1
|
高級液壓柱塞，100 kN，僅主軸
|
|
TMHS 8T
|
適用于TMHS 100和8E的延長件和頂頭
|
|
TMHP 10E-5
|
適用于TMHP 10E和TMHC 110E的4個機械臂支撐座（帶螺栓和螺母）
|
|
TMHP 10E-10
|
適用于TMHP 10E和TMHC 110E的機械臂， 長190 mm
|
|
TMHP 10E-11
|
適用于TMHP 10E的機械臂，長240 mm
|
|
TMHP 10E-12
|
適用于TMHP 10E的機械臂，長285 mm
|
