訂貨號 |
TMHC 110E |
|
|
說明 |
高級液壓式拉拔器套件 |
|
|
概況 |
組件 |
1 × 機械臂——組裝架 |
| 3 x 機械臂，組 1（TMHP10E-9） | ||
| 3 x 機械臂，組 2（TMHP10E-10） | ||
| 1 x 拉拔片 | ||
| 1 x 橫梁 | ||
| 2 x 主桿 | ||
| 2 x 延長桿，125 mm (4.9 in) | ||
| 1 x 液壓柱塞TMHS 100 | ||
|
2 × 延長桿，用于液壓柱塞；50、100 mm（2.0、3.9 in） |
||
| 1 × 頂頭，帶液壓柱塞的中心點 | ||
|
最大行程 |
80 mm (3.1 in) |
|
|
標稱拉拔力 |
100 kN（美國11.2 ton） |
|
|
重量 |
13,5 kg (29.8 lb) |
|
|
液壓缸壽命 |
在最高至100 kN（美國11.2 ton）下工作時最少5000次 |
|
|
液壓缸螺紋 |
UN 1?'' x 16 tpi |
|
|
液壓缸安全閥極限 |
105 kN（美國11.8 ton） |
|
|
儀器箱尺寸 |
580 x 410 x 70 mm（23 x 16 x 2.8 in） |
|
|
爪式拉拔器 |
機械臂有效長度，機械臂組 1（TMHP 10E-9） |
65 mm (2.6 in) |
|
抓取直徑，機械臂組1 |
50-110 mm (2-4.3 in) |
|
|
拉爪高度 |
8 mm (0.3 in) |
|
|
機械臂有效長度，機械臂組 2（TMHP 10E-10） |
115 mm (4.5 in) |
|
|
抓取直徑，機械臂組2 |
75-170 mm (3.0-6.7 in) |
|
|
拉爪高度 |
8 mm (0.3 in) | |
|
強力背拉式拉拔器 |
最大伸出長度 |
250 (9.8 in.) |
|
軸徑范圍 |
20 - 100 mm (0.8 - 4 in) |

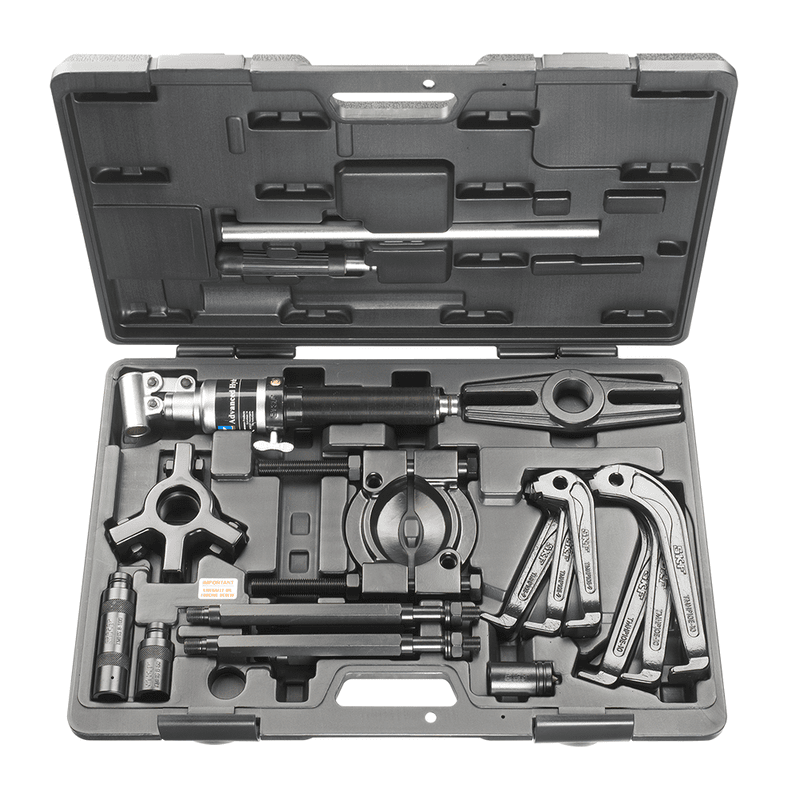

TMHC 110E液壓拉拔器套件
爪式拉拔器和強力背拉式拉拔器的強大組合 TMHC 110E液壓式拉拔器套件結合了爪式拉拔器和強力背拉式拉拔器，最大拉拔力可達100 kN（美國11.2 ton）。 這款功能強大的拉拔器套件可進行快速、安全的折卸，并滿足多種應用。
| 訂貨號 | 說明 |
| TMHP 10E-5 | 適用于TMHP 10E和TMHC 110E的4個機械臂支撐座（帶螺栓和螺母） |
| TMHP 10E-9 | 適用于TMHC 110E的機械臂，長140 mm |
| TMHP 10E-10 | 適用于TMHP 10E和TMHC 110E的機械臂， 長190 mm |
| TMBS 100E-1 | 適用于TMBS 100E和TMHC 110E的橫梁 |
| TMBS 100E-2 | 適用于TMBS 100E、150E和TMHC 110E的主桿（帶墊圈和螺母） |
| TMBS 100E-3 | 適用于TMBS 100E、150E和TMHC 110E的延長桿，長125 mm |
| TMBS 100E-5 | 適用于TMBS 100E和TMHC 110E的拉拔片（帶螺栓和螺母） |
| TMHS 100 | 高級液壓柱塞，100kN |
| TMHS 100-1 | 高級液壓柱塞，100 kN，僅主軸 |
| TMHS 8T | 適用于TMHS 100和8E的延長件和頂頭 |
