IPS5317 液壓組合攏輪器 操作手冊
171?2, 30與50噸液壓組合拔輪器

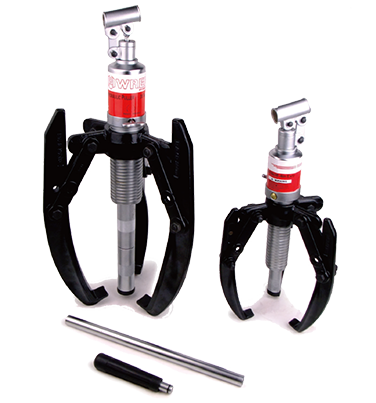

這是工業組合拔輪器的最好產品，你可以找到適合任何拉拔工作的拔輪器.包含在這套組合拔輪器內的有17.5噸，30噸和50噸的液壓工具及許多相關的拔輪器，附件及適配件。
| 訂貨號 | 規格描述 |
重量 (kg) |
|---|---|---|
| IPS5317 | 17.5噸、30噸和50噸手動和液壓組合拔輪器，包括：液壓件，拔輪器，配件，木制包裝箱等。 | 171.5 |
注意：表中所列工具不一定都能承受滿載荷。如：用1噸的配件而用7噸的拔輪器，則裝置承受載荷能力為1噸。
|
液壓組合拔輪器 部件訂貨號 |
液壓部件 |
|---|---|
| P460 | 雙速液壓手動泵帶3路控制閥 |
| P55 | 單速液壓手動泵總成 |
| RT172 | 帶可換螺母的17.5 噸中孔雙體油缸 |
| RT302 | 帶可換螺母的30噸中孔雙體油缸 |
| RT503 | 帶可換螺母的50噸中孔雙體油缸 |
| 拔輪器 | |
| 1027 | 組合2/3爪拔輪器 |
| 1037 | 組合2/3爪拔輪器 |
| 1041 | 組合2/3爪拔輪器 |
| 1062 | 17.5噸液壓壓-拔輪器，帶419 mm拉桿 |
| 1066 | 17.5噸3爪液壓拔輪器 |
| 1070 | 30噸液壓壓-拔輪器，帶457mm拉桿 |
| 1074 | 30噸3爪液壓拔輪器 |
| 1076 | 50噸液壓壓-拔輪器，帶610mm拉桿 |
| 1080 | 50噸3爪液壓拔輪器 |
| 1105 | 572 mm拉桿用于1062 |
| 1106 | 241 mm拉桿用于1062 |
| 1107 | 114 mm拉桿用于1062 |
| 1109 | 203 mm拉桿用于1070 |
| 1111 | 711 mm拉桿用于1070 |
| 1113 | 864 mm拉桿用于1070 |
| 30902 | 長爪(3)用于1041 |
| 32136 | 長爪(3)用于1154 |
| 41224 | 17.5噸2爪拔輪器頭 |
| 41226 | 30噸2爪拔輪器頭 |
| 43892 | 長爪(3)用于1037 |
| 50449 | 50噸2爪拔輪器頭 |
| 附件 | |
| 679 | 皮帶輪拉拔附件 |
| 680 | 皮帶輪拉拔附件 |
| 1122 | 軸承夾片 |
| 1123 | 軸承夾片 |
| 1126 | 軸承夾片 |
| 1127 | 軸承夾片 |
| 1128 | 軸承夾片 |
| 1130 | 軸承夾片 |
| 1154 | 軸承內孔拉拔附件 |
| 1166 | 軸承內孔拉拔附件 |
| 8056 | 軸端保護塊組件 |
| 8075 | 階梯圓盤組件 |
| 8076 | 階梯圓盤組件 |
| 9059 | 壓力表 |
| 9670 | T型接頭 |
| 9767 | 1.8 m油管 (2) |
| 9798 | 油管快速接頭(2) |
| 9800 | 橡膠液壓系統端防塵帽 |
| 10215 | 六角螺母, 19,1 mm - 16 (2) |
| 21873 | “快換”內螺紋螺桿襯墊 |
| 24814 | 手搖曲柄 |
| 24832 | 特殊拔輪器螺桿 |
| 27198 | 手搖曲柄 |
| 28228 | 柱形螺帽 |
| 28229 | 柱形螺帽 |
| 28230 | 柱形螺母 |
| 29595 | 手搖曲柄 |
| 32118 | 調節螺桿 |
| 32698 | 調節螺桿 |
| 34479 | 用于1166的減徑接頭 |
| 34510 | 過渡推桿 |
| 34755 | 過渡推桿 |
| 34758 | 調節螺桿 |
| 350680 | 塑模工具箱 |
| 201923 | 過渡推桿 |
| 308440OR9 | 儲存木箱(長×寬×深)：1181.1 x 571.5 x 914.4 mm |
| 螺紋轉接件 | |
| 8005 | 5/8" – 18內x 3/8" – 16外(2) |
| 8006 | 5/8" – 18內x 1/2" – 20外(2) |
| 8007 | 5/8" – 18內x 1/2" – 13外(2) |
| 8010 | 5/8" – 18內x 5/8" – 11外(2) |
| 8012 | 1" – 14內x 5/8" – 18外(2) |
| 8013 | 5/8" – 18內x 3/4" – 16外(2) |
| 8015 | 5/8" – 18內x 3/4" – 10外(2) |
| 8017 | 5/8" – 18內x 7/8" – 14外(2) |
| 8018 | 5/8" – 18內x 7/8" – 9外(2) |
| 8019 | 5/8" – 18內x 1" – 14外(2) |
| 8020 | 1" – 8內x 5/8" – 18外(1) |
| 8021 | 1" – 8內x 1" – 14外(1) |
| 8023 | 11/4" – 12內x 1" – 14外(2) |
| 8024 | 11/4"– 12內x 13/4"–12外(2) |
| 8025 | 11/4" – 7內x 5/8" – 18外(2) |
| 8027 | 11/4" – 7內x 1" – 14外(2) |
| 8028 | 15/8" – 51/2 內x 1" – 8外(1) |
| 8029 | 15/8"– 51/2 內x 1"– 14外(1) |
| 8036 | 1" – 14內x 1" – 14內(2) |
| 8038 | 5/8" – 18內x 3/4" – 16內(2) |
| 8044 | 內螺紋轉接件組件 |
