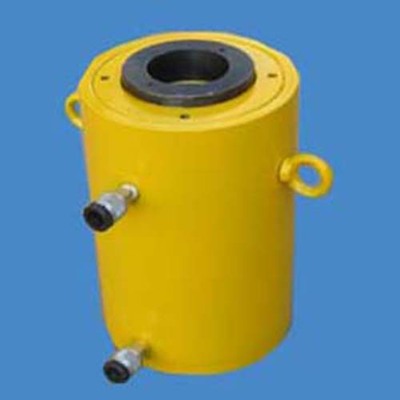

DH06009雙作用中空液壓缸

DH06009雙作用中空液壓缸產品簡介：中空柱塞設計，雙作用液壓回縮，既可產生推力又產生拉力產品參數：工作壓力700 bar 承載能力30-500 Ton 行程范圍76-300 mm · 雙作用可快速回縮 · 安全閥保護油缸在系統故障中免受損壞 · 防塵圈減少污染，延長液壓缸壽命 · 特殊行程可以根據用戶需求訂制 · 液壓缸標配快速接頭, 型號為 700830F

DH06009雙作用中空液壓缸
產品簡介：
PLUSFO公司中空柱塞設計，雙作用液壓回縮，既可產生推力又產生拉力

產品參數：
工作壓力700 bar
承載能力30-500 Ton
行程范圍76-300 mm
· 雙作用可快速回縮
· 安全閥保護油缸在系統故障中免受損壞
· 防塵圈減少污染，延長液壓缸壽命
· 特殊行程可以根據用戶需求訂制
· 液壓缸標配快速接頭, 型號為 700830F

型號	承載能力@700bar		行程	有效面積		液壓油容量		本體高度 A	伸展高度 B	外徑 D	油缸內徑 E	柱塞直徑 F	重量


			mm	cm2		cm3
	Ton	kN		推	拉	推	拉	mm	mm	mm	mm	mm	kg
DH03019	30	333	190	47.7	32.4	906	616	330	520	120	90	63	21
DH03029	30	333	290	47.7	32.4	1383	940	431	721	120	90	63	27
DH06009	60	589	90	84.2	52	758	466	247	337	165	125	95	28
DH06016	60	589	166	84.2	52	1398	860	323	489	165	125	95	35
DH06028	60	589	280	84.2	52	2357	1451	438	718	165	125	95	50
DH08030	80	804	300	114.8	61.3	3444	1837	466	766	200	145	115	70
DH10008	100	1023	76	146	88.9	1111	676	254	330	217	168	130	61
DH10015	100	1023	153	146	88.9	2236	1360	342	495	217	168	130	79
DH10027	100	1023	270	146	88.9	3946	2400	460	730	217	168	130	106
DH15020	145	1434	200	205	107	4098	2135	379	579	243	190	150	111

型號	進油口高度	回油口距離	鞍座直徑	鞍座突出高度	螺紋	柱塞螺紋長度	螺栓分布圓	外環螺紋	外環螺紋長度	中心孔徑
	H	I	J	K	O	P	U	W	X	Y

	mm	mm	mm	mm		mm	mm		mm	mm
DH03019	43	60	63	10	1 13/16”-16	22	74	4 1/2”-12	42	33
DH03029	43	60	63	10	1 13/16”-16	22	74	4 1/2”-12	42	33
DH06009	46	66	94	13	2 3/4”-16	19	110	6 1/4”-12	48	54
DH06016	46	66	94	13	2 3/4”-16	19	110	6 1/4”-12	48	54
DH06028	46	66	94	13	2 3/4”-16	19	110	6 1/4”-12	48	54
DH08030	56	58	115	15	M83x1.5	24	125	-	-	60
DH10008	56	74	130	13	M100x1.5	24	144	8 3/8”-12	60	79
DH10015	56	85	130	13	M100x1.5	24	144	8 3/8”-12	60	79
DH10027	56	85	130	12	M100x1.5	24	144	8 3/8”-12	60	79
DH15020	65	67	127	5	-	25	156	-	-	79
