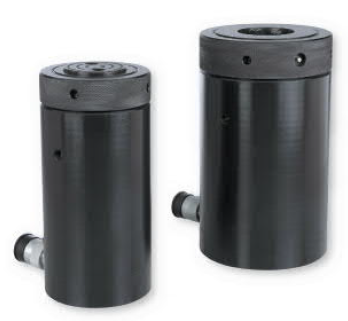

DLL10020雙作用自鎖液壓缸

DLL10020雙作用自鎖液壓缸產品簡介：機械自鎖，長時間支撐負載。產品參數：工作壓力700 bar 工作能力100-300 Ton 行程100-300 mm · 液壓缸標配快速接頭：700830F · 可承受的偏載達液壓缸額定承載能力的5% · 不能水平使用 · 非標行程可以根據用戶需求訂制

DLL10020雙作用自鎖液壓缸
產品簡介：
PLUSFO機械自鎖，長時間支撐負載。

產品參數：
工作壓力700 bar
工作能力100-300 Ton
行程100-300 mm
· 液壓缸標配快速接頭：700830F
· 可承受的偏載達液壓缸額定承載能力的5%
· 不能水平使用
· 非標行程可以根據用戶需求訂制

型號	承載能力@700bar		行程	有效面積		液壓油容量		本體高度	伸展高度
	承載能力@700bar		mm	(cm2)		(cm3)		A	B
	Ton	kN		推	拉	推	拉	mm	mm
DLL10010	100	1004	100	143	8.67	1434	91	310	410
DLL10020	100	1004	200	143	8.67	2869	177	410	610
DLL10025	100	1004	250	143	8.67	3586	221	460	710
DLL10030	100	1004	300	143	8.67	4303	265	510	810
DLL20010	200	1991	100	284	44.2	2843	468	370	470
DLL20020	200	1991	200	284	44.2	5687	910	470	670
DLL20025	200	1991	250	284	44.2	7109	1130	520	770
DLL20030	200	1991	300	284	44.2	8530	1352	570	870
DLL30010	300	3004	100	429	70.6	4292	777	435	535
DLL30020	300	3004	200	429	70.6	8584	1483	535	735
DLL30025	300	3004	250	429	70.6	10730	1836	585	835
DLL30030	300	3004	300	429	70.6	12876	2189	635	935

型號	油缸外徑	油缸內徑	進油口高度	回油口高度	柱塞螺紋	鎖定螺母厚度	重量 kg
	D	E	H	I	F	S
	mm	mm	mm	mm	mm	mm
DLL10010	200	150	79	57	Tr140X6	43	75
DLL10020	200	150	79	57	Tr140X6	43	97
DLL10025	200	150	79	57	Tr140X6	43	110
DLL10030	200	150	79	57	Tr140X6	43	124
DLL20010	285	215	98	70	Tr205X6	56	184
DLL20020	285	215	98	70	Tr205X6	56	229
DLL20025	285	215	98	70	Tr205X6	56	254
DLL20030	285	215	98	70	Tr205X6	56	284
DLL30010	360	270	124	95	Tr260X6	65	340
DLL30020	360	270	124	95	Tr260X6	65	418
DLL30025	360	270	124	95	Tr260X6	65	457
DLL30030	360	270	124	95	Tr260X6	65	489
