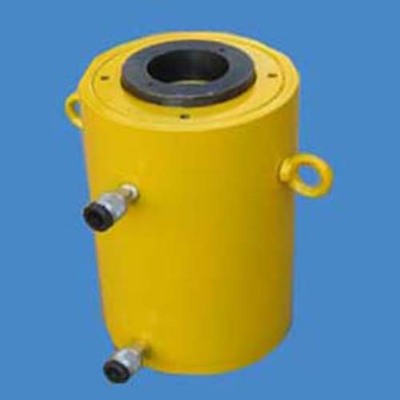

HFL系列單作用矮型螺母鎖定液壓缸具有安全的螺母鎖定設計，適合機械負載支撐作業。緊湊設計用于空間有限的場合。適合于要求活塞持續支撐負載的作業，如橋梁的架設支撐。HFL系列液壓缸具有過行程限制溢流孔，防止活塞桿過度伸出。所有型號只適合垂直頂升作業，配置整體式傾斜鞍座減少偏載的影響。
承載能力50-520 噸
行程長度45-51 mm
工作壓力700 bar
單作用，負載回程
標準配置帶螺紋活塞的可傾斜鞍座可減少偏載的影響
QPQ處理的缸體和活塞具有抗腐蝕性
低摩擦表面
耐高壓密封圈
溢流孔防止活塞過分伸出
|
型號 |
工作能力噸 |
行程mm |
需油量升 |
有效面積cm2 |
拔桿 |
|
HFL502 |
50 |
51 |
0.36 |
71.3 |
TTB10 |
|
HFL1002 |
109 |
50 |
0.77 |
153.4 |
TTB10 |
|
HFL1502 |
152 |
45 |
1.07 |
214.3 |
TTB10 |
|
HFL2002 |
203 |
45 |
1.42 |
285.1 |
TTB14 |
|
HFL2502 |
260 |
45 |
1.65 |
366.1 |
TTB14 |
|
HFL4002 |
398 |
45 |
2.51 |
559.0 |
TTB16 |
|
HFL5002 |
520 |
45 |
3.29 |
729.9 |
TTB20 |
